》產品概述
全新概念的YT-KZ3000系列開關柜智能操控裝置,產品功能強大,使用于3-35KV 戶內開關柜,中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、語音防誤提示等功能,可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口,能夠使開關柜進一步的智能化、網絡化、數字化,方便廣大用戶使用與操作。
》技術指標
●工作溫度:-20~+65℃;
●工作濕度:≤95%RH;
●介質強度:≥AC2000V;
●絕緣性能:≥100MΩ;
●抗電磁干擾性能:符合IEC255-22的標準規定;
●工作電壓:AC85~265V/DC90~375V;
●濕度測量范圍:0~100%RH;
●溫度測量范圍:-20+80℃;
●濕度測量精度:±3.0%RH;
●溫度測量精度:±1℃;
●通訊方式:RS485;
●通訊波特率:9600bps;
●數據格式:8個數據位 1個終止位 無奇偶校驗。

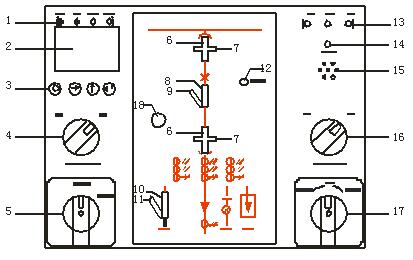

》模擬顯示
1. 加熱及加熱開路指示
2. 液晶顯示
3. 按鍵
4. 照明旋鈕開關
5. 遠方/就地轉換開關
6. 手車工作位置指示
7. 手車試驗位置指示
8. 斷路器合指示
9. 斷路器分指示
10. 接地刀合指示
11. 接地刀分指示
12. 儲能指示(儲能完畢)
13. 高壓帶電指示
14. 閉鎖指示
15. 語音
16. 儲能旋鈕開關
17. 分合閘轉換開關
》功能特點
◆帶電顯示及閉鎖功能
●LED啟輝電壓(kV):額定相電壓×0.15-0.65;
●閉鎖啟控電壓(kV):額定相電壓 ×0.65;
●當三相同時不帶電時,閉鎖解除燈亮,啟動電磁鎖動作。
◆自動加熱除濕控制
●可帶 1-2 路溫濕度傳感器及輸出接點,并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上下限。當環境濕度大于上限值或其溫度大于下限值時,啟動加熱,濕度小于下限值或溫度大于上限值時,停止加熱;當環境溫度≥45℃時,無條件停止加熱,防止過熱損傷;當加熱器工作時,加熱器1、加熱器2指示燈亮,當加熱器回路斷線時,加熱器1、加熱器2指示燈相應閃爍。
◆智能語音防誤提示功能
●當斷路器合閘狀態,誤將小車從試驗位置推至工作位置時,語音提示“請分斷路器”;
●接地開關合閘狀態,誤將小車從試驗位置推至工作位置時,語音提示“請分接地開關”;
●斷路器合閘狀態、接地開關合閘狀態,誤將小車從試驗位置推至工作位置時, 語音提示“請分斷路器、請分接地開關”;
●當柜體主回路送電時,柜前有人停留時,語音提示“本柜主回路已帶電”。
◆分合閘功能
●裝置面板上設有分閘/合閘轉換開關(或按鈕)、遠方/就地轉換開關、儲能開關等操作開關,方便用戶操作。
◆人體感應探頭
●當有人站在柜前停留時,自動啟動柜內照明、送電時帶有語音提示。
◆觸點及電纜測溫功能
●本裝置可以同時測量9個溫度測試點(備注:觸點測溫裝置一般為3點測溫、6點測溫、9點測溫,具體要求可根據客戶需求而定),當測量溫度大于設定跳閘和告警值時,輸出跳閘或告警信號。
◆通訊功能
●RS485接口,通信波特率最高達9600,可用于讀取裝置內部數據和設置定值。
》運輸與貯存
●開關柜智能操控裝置運輸和拆封不應受到劇烈沖擊,應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存;
●保存開關柜智能操控裝置應在原包裝內,保存的地方環境溫度為0℃~+40℃,相對濕度不超過85%,空氣中無腐蝕性氣體;
●開關柜智能操控裝置在倉庫里保存,應放在臺架上,疊放高度不超過5箱,拆箱后,單只包裝的開關柜智能操控裝置疊放高度不超過3只。
》訂貨須知
●訂貨時請提供一次主回路模擬接線圖;
●訂貨時請注明加熱器回路負荷;
●訂貨時請注明傳感器線纜長度。
